Typy dřevostaveb

Provádíme několik typů dřevostaveb, jež se liší svou technologií realizace, resp. použitím základního konstrukčního prvku.

A. Roubené stavby s rybinovým rohovým spojem

A.1. Roubenky ze surového konstrukčního materiálu

Nosné stěny přízemí

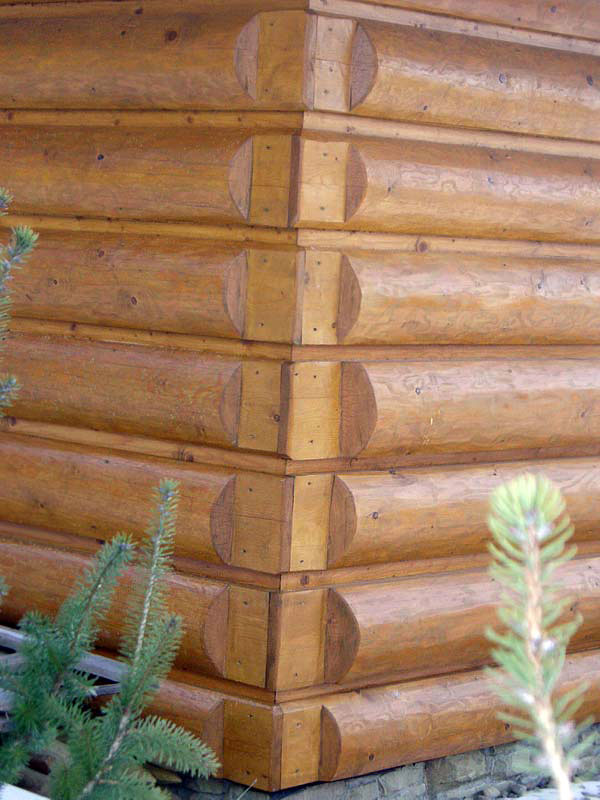

Stavby těchto objektů jsou do úrovně stropu roubené z masivních trámů, jež se v rozích spojují přeplátováním na rybinu, která zamezuje jejich vybočení kterýmkoliv směrem. Mezi trámy se nechávají distanční mezery nejen pro sesychání a možnost sedání stavby, ale i pro vytvoření plastického vzhledu roubených stěn. Vložené lištové pero nahrazuje dřívější „ vytloukání “ mezer konopným provazcem či mechovou vycpávku. Stavby z trámů jsou omezeny přímou délkou do 15 metrů a také technologickou přestávkou cca 10 -12 měsíců po realizaci hrubé dřevostavby se zastřešením. Trámy roubených staveb profilu 160(180)/250 mm se používají zpravidla čtyřstranně hraněné se snímanými hranami na venkovní straně (obr.a foto A.1.1), ale i třístranně hraněné s přirozenou oblinou od exteriéru (obr. a foto A.1.2 ).

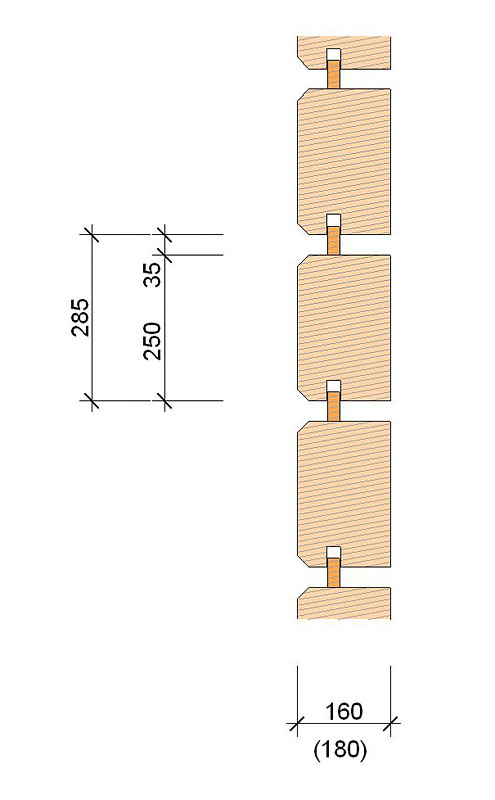

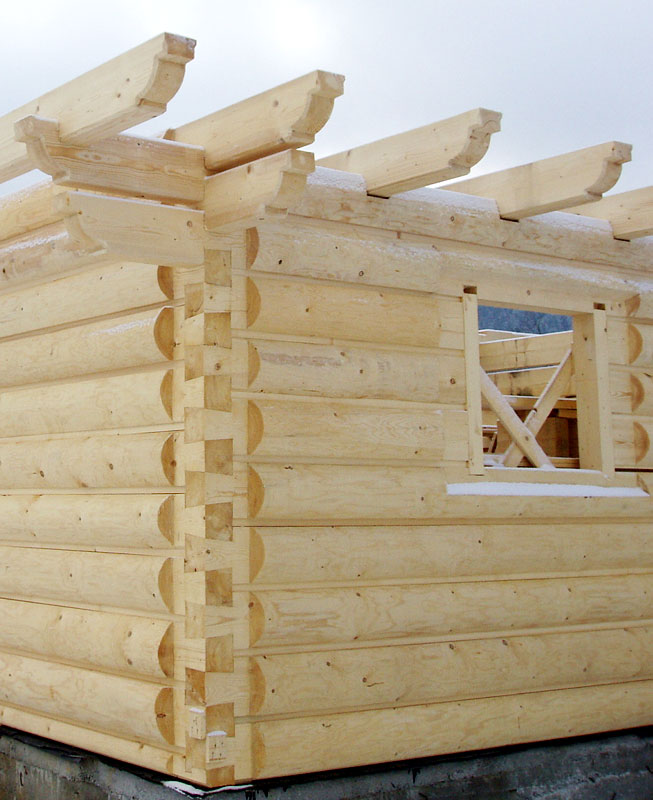

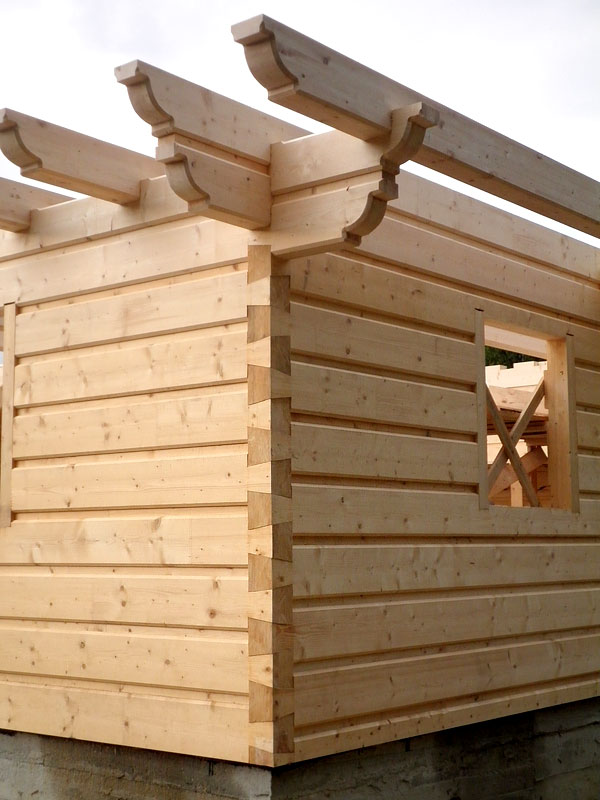

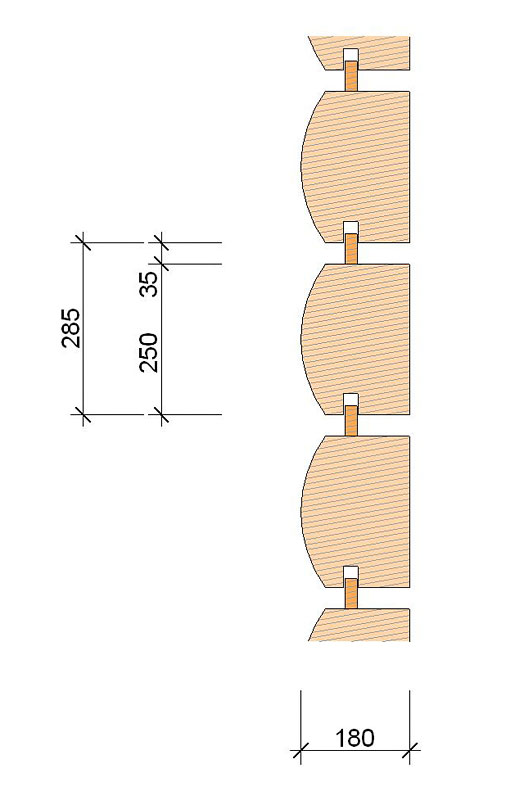

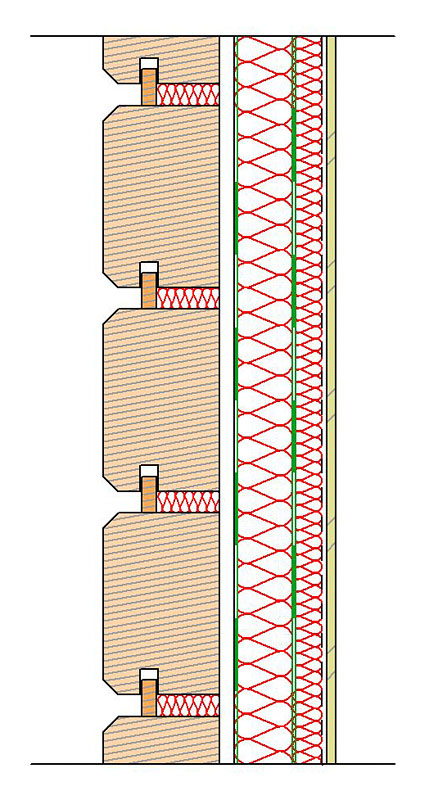

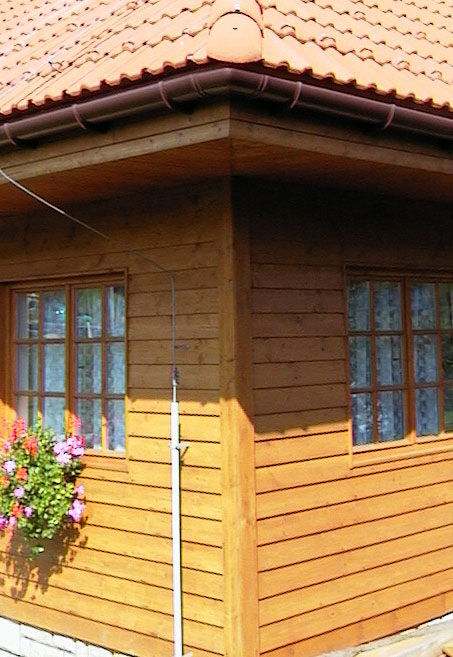

obr. A.1.1	foto A.1.1	obr. A.1.2	foto A.1.2

Stropy

Stropní konstrukce nad sroubenými stěnami přízemí je zpravidla tvořena trámovým stropem profilu 160(180)/250 mm s pohledovým nadtrámovým záklopem několika stylů. Alternativou je pak spuštěný záklop pro možnost vedení instalací, či dotvoření interiérových úprav v závislosti na typu místnosti

Stěny II. NP

Konstrukce podkroví, resp. II. NP, je provedena rámovou technologií z fošen 140/50 mm se zateplením, venkovním záklopem s difúzní fólií a různými typy opláštění jak z hlediska venkovního vzhledu ( svislý, horizontální či šikmý obklad ), tak i interiérových úprav.

Zastřešení

Pro zastřešení těchto objektů bývá obvyklá lehká hambalková konstrukce krovů sestávající z krokví, jež jsou spojeny kleštinami a dle potřeby doplněny o středové, resp. vrcholové vaznice.

A.2. Roubenky z lepeného profilu

Z konstrukčního hlediska se jedná o obdobný systém jako u bodu A.1. s těmito rozdíly:

• konstrukčním prvkem obvodových stěn je stabilizovaný hranol o profilu
     - 140/240 mm s vkládanou vložkou 100/40 mm ( obr. A.2.1.), resp.

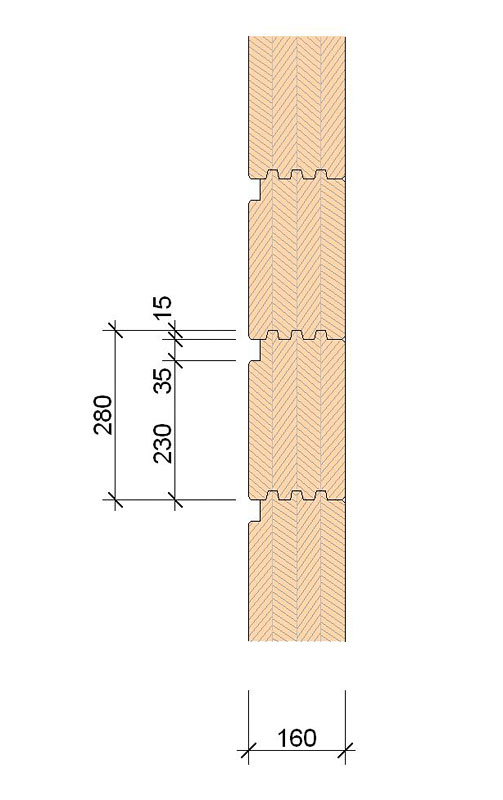

     - 160/280 mm P+D a vyfrézovanou drážkou imitující perko ( obr. A.2.2.)
  slepený svisle z vysušených lamel

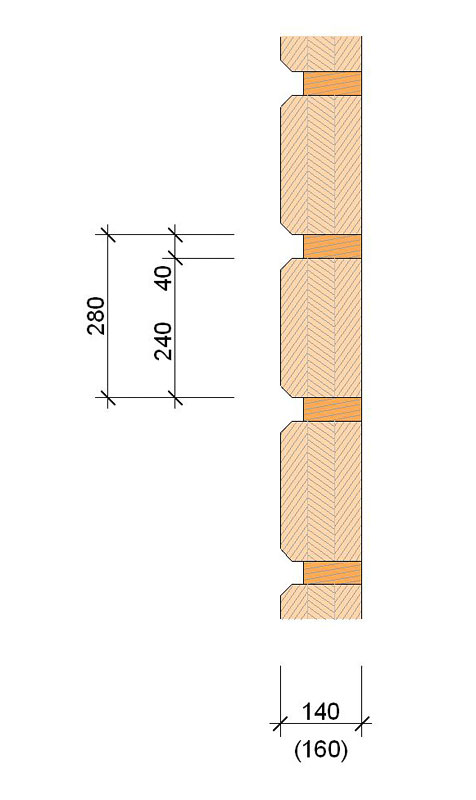

obr. A.2.1	obr. A.2.2

• pro konstrukci stropů jsou používány vodorovně lepené BSH hranoly 160/ 240mm
• doba výstavby není omezována technologickou přestávkou, neboť nedochází k sesychání trámů a tím pádem k sedání stavby
• délka trámů není omezena cca 15m

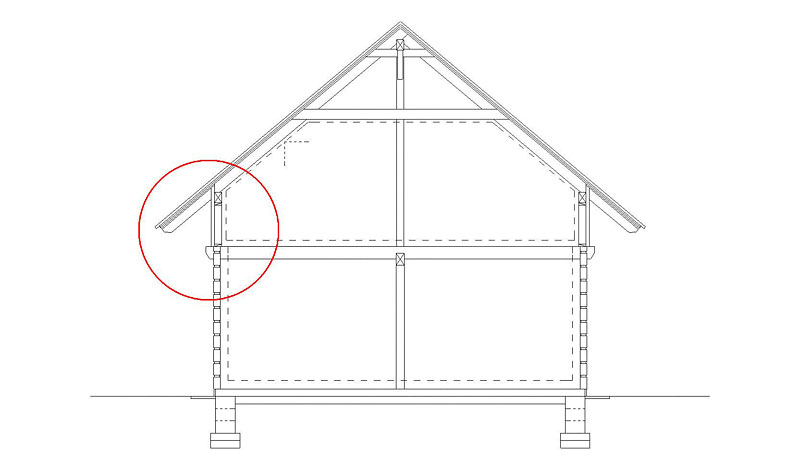

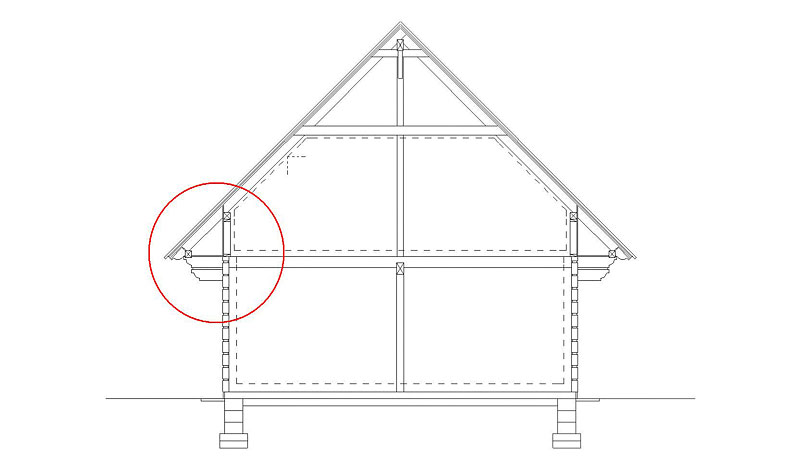

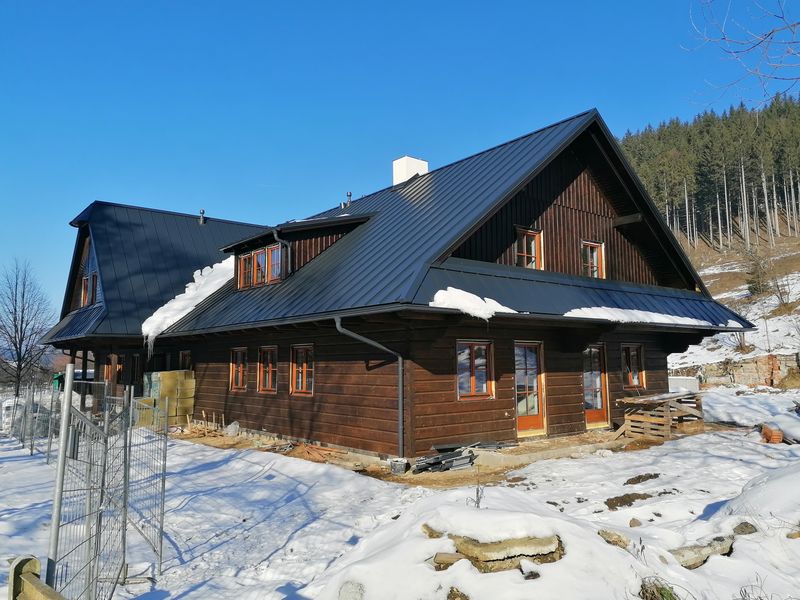

Technologii  A.  lze ještě dále rozdělit na klasický styl (obr. A.I.) a moderní styl (obr. A.II.)

obr. A.I.	obr. A.II.

---

B. Sroubené stavby s přetaženým rohovým zhlavím z lepeného profilu

Z konstrukčního hlediska se jedná o obdobný systém jako u bodu A.2. , tj. sroubení z lepeného hranolu profilu:

• 140/240 mm s vkládanou vložkou 100/40 mm
• 160/280 mm P+D a vyfrézovanou drážkou imitující perko

s těmito rozdíly:

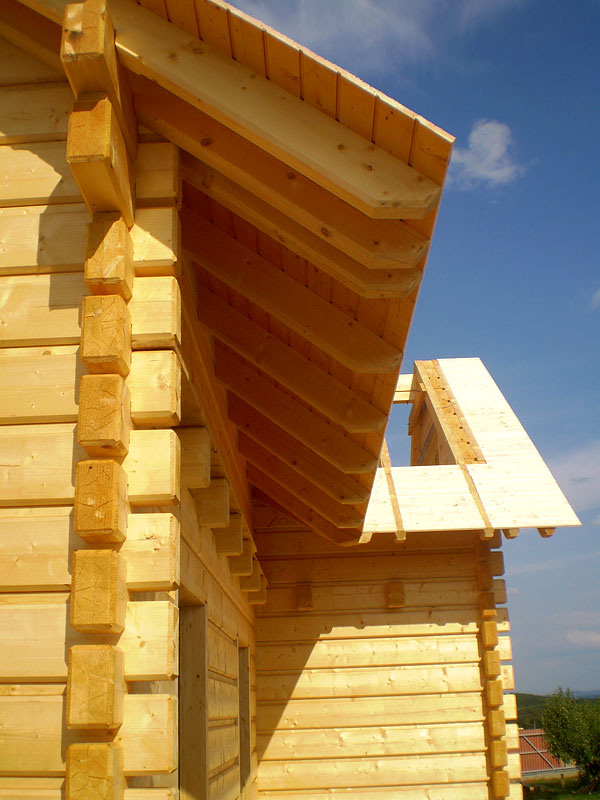

• v rozích je použit spoj přeplátováním s přetaženým zhlavím ( foto B )
• sroubení obvodových stěn může probíhat i do úrovně podkroví ( obr. B )

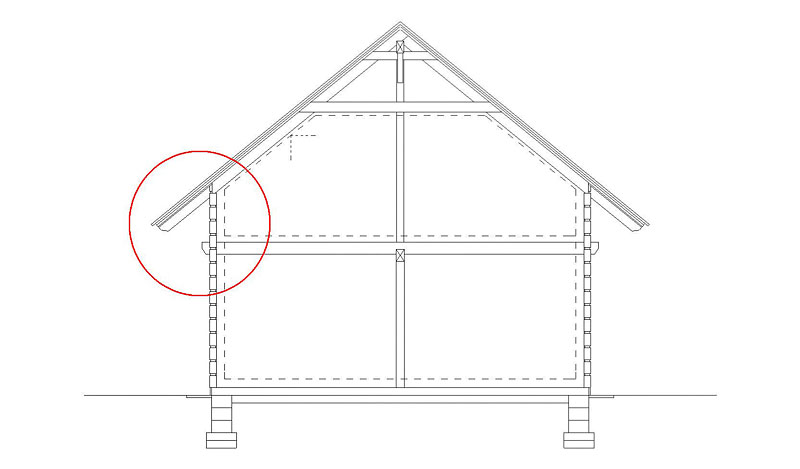

foto B	obr. B

Obecně pro stavby technologie A a B :

Přestože má dřevo celkem dobré tepelně izolační vlastnosti, je tvořena skladba našich obvodových konstrukcí vždy vždy sendvičovým systémem kombinace tohoto základního stěnového  prvku a přírodních izolací ( ovčí vlna, dřevovláknité desky, konopí apod. ) doplněného o  inetriérovou předstěnou ( mnoho variant )  tak, aby v konečném důsledku byly objekty vždy nízkoenergetických parametrů s difúzně otevřenou konstrukcí. Tyto typy izolací pak společně s masivním dřevem obvodového pláště zajišťují i ideální mikroklima svou schopnosti vázat na sebe nadbytečnou vlhkost ( aniž by ztrácely svou tepelně-izolační vlastnost ) a naopak ji vydávat v případě opačném.

Další nespornou výhodou „sendvičové“ konstrukce je:

• nezanedbatelně vyšší hodnota tepelného odporu při stejné tloušťce obvodové stěny
• variabilita vzhledu obkladů obvodových konstrukcí ( tzv. předstěn ) při návrhu interiéru
• variabilita uložení a tím i zakrytí veškerých rozvodů technických instalací ( odpady, rozvod vody a elektroinstalace ) za obklady předstěn.

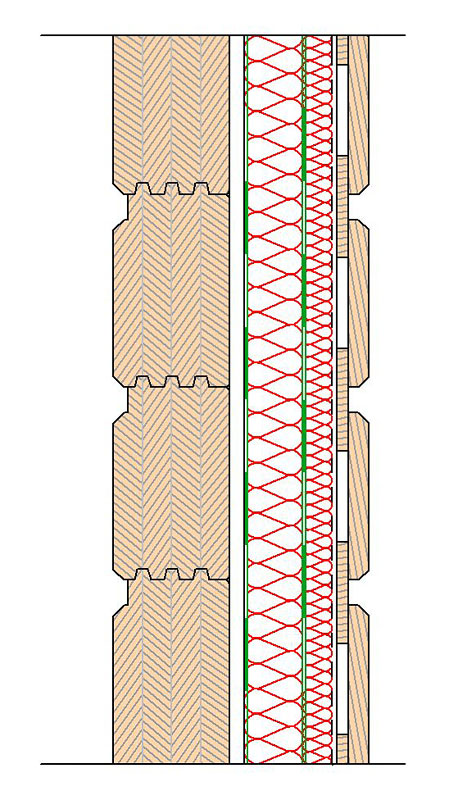

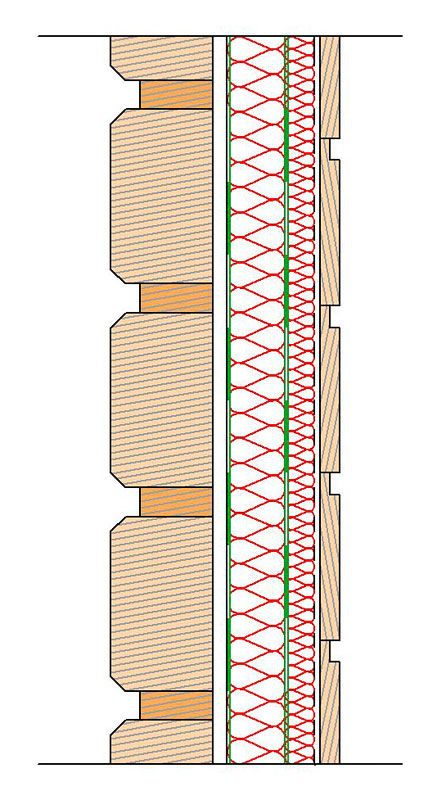

Skladba obvodové konstrukce od exteriéru směrem k interiéru

• masivní  trám (alt.lepený z vysušených lamel)
• vzduchová mezera
• distanční tkanina, resp. síťka na latění
• 2/3 tepelné izolace z přírodních materiálů                                           (dřevitá vlna STEICO Flex ) mezi rošt
• parobrzda - inteligentní fólie s proměnlivým faktorem difúzního odporu (např. INTELLO PLUS), resp. OSB/3 P+D s přelepením spár a přetěrem vodou ředitelným nátěrem
• instalační prostor pro rozvody TZB doplněn 1/3 tepelné izolace z přírod. materiálů ( ovčí vlna NATURWOOL )
• interiérový obklad ( předstěna ) ze sádrovl. desek, palubek, resp. falešného roubení ( masívní prkna s  "pérkem" )

---

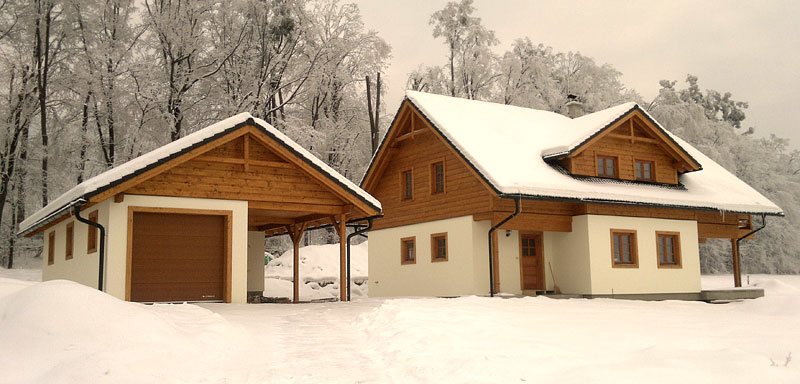

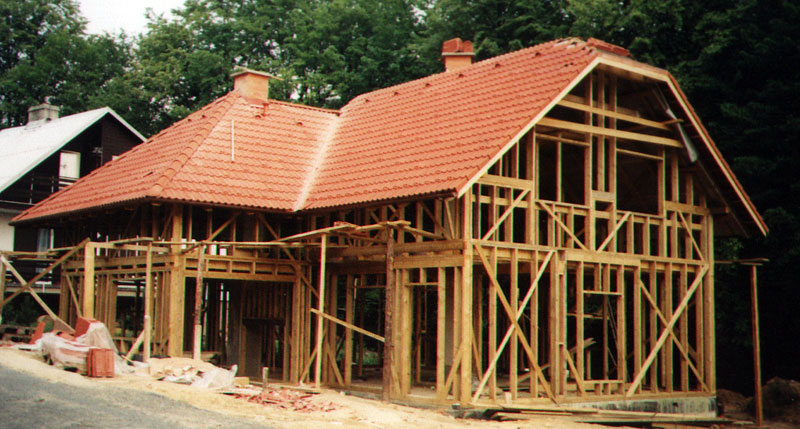

C. Rámové dřevostavby

Nosný prvek stěn tvoří dřevěná rámová konstrukce z KVH profilů 140/60 mm. Konstrukce je mezi svislými prvky zateplena a z vnitřní strany pak na předstěně ( za ní jsou vedeny rozvody technických instalací a doplněna další vrstva izolace ) opláštěna dle návrhu interiéru.

Jako stropní konstrukce těchto objektů se používá buď stejných trámových stropů jako u varianty A nebo B, nebo fošnový strop uzavřený.

Stejně tak zastřešení těchto objektů bývá obdobné jako u předchozích technologií a kde profily jednotlivých prvků krovové konstrukce jsou pak dimenzovány dle rozponu objektu, sklonu střechy a v neposlední řadě typem krytiny.

Venkovní vzhled objektu je dán fasádním obkladem:

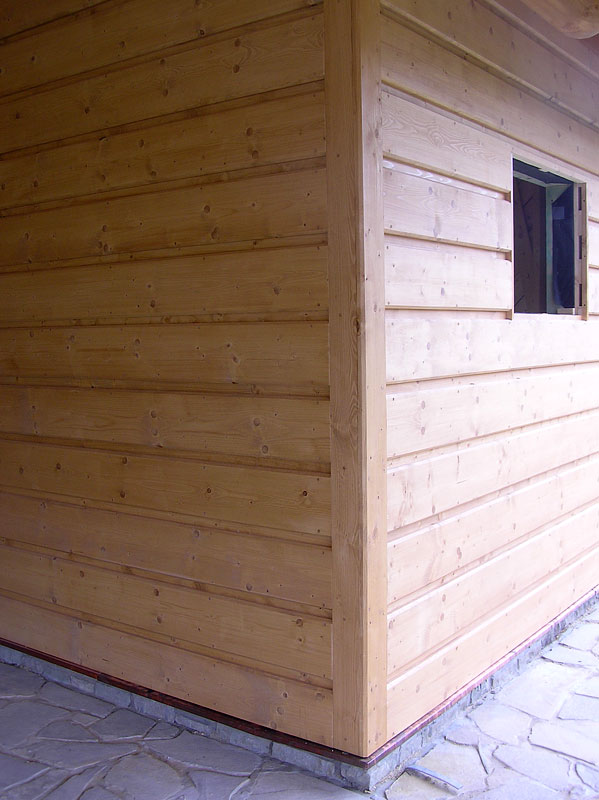

• dřevěný horizontální obklad z prken - finský ( překládaný) styl



• dřevěný horizontální obklad z palubek

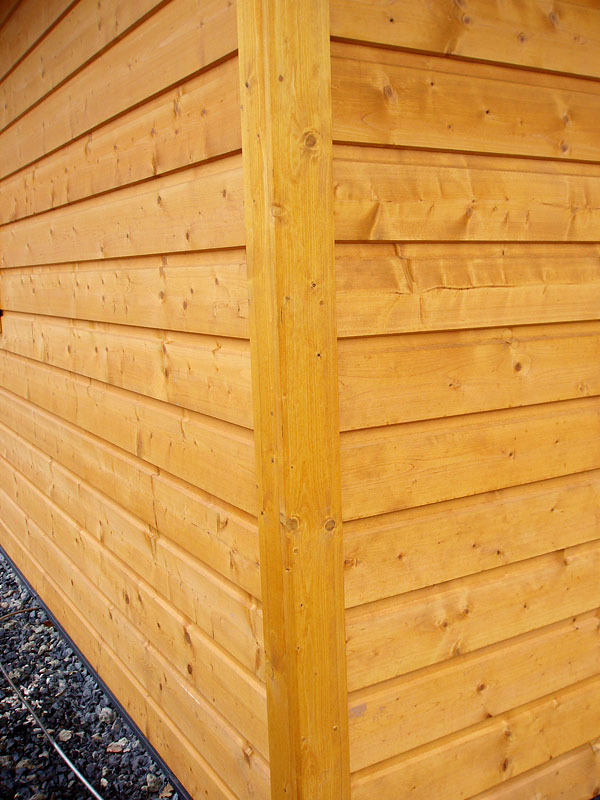

• dřevěný horizontální obklad z prken 220/28 mm s falešným perem ( tzv. falešné roubení I.)



• dřevěný horizontální obklad palubkový P+D 200/28 mm ( tzv. falešné roubení II.)



• dřevěný horizontální obklad palubkový P+D 200/40 mm ( tzv. falešné roubení III.)


• dřevěný obklad fošnami s přirozenou oblinou



• stěrková omítka s armovací mřížkou na. PPS a CETRIS desky ( odvětraná fasáda )
• stěrková omítka s armovací mřížkou na dřevovláknité desky ( STEICO, HOFATEX apod.)

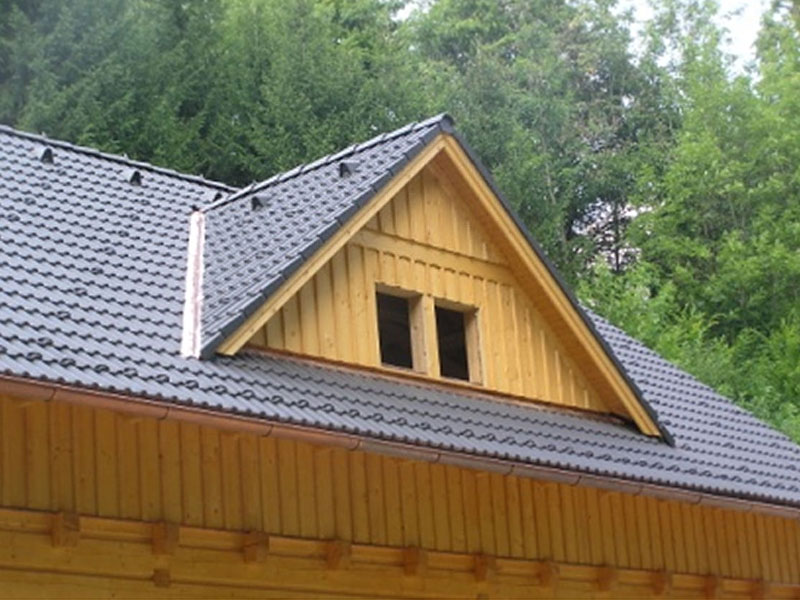

• dřevěný svislý obklad 220/20 mm na sraz + překrývací lišta

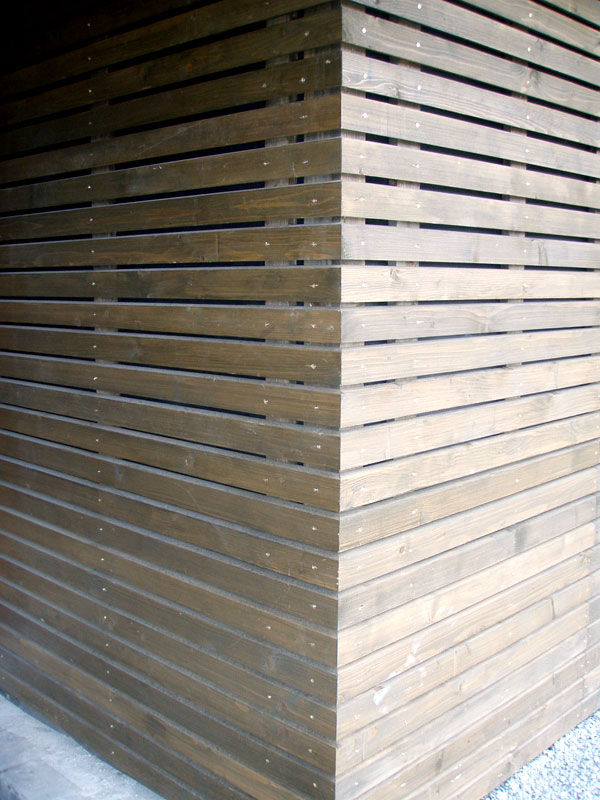

• horizontální provětrávaný obklad z kónických hranolků 50/50 mm

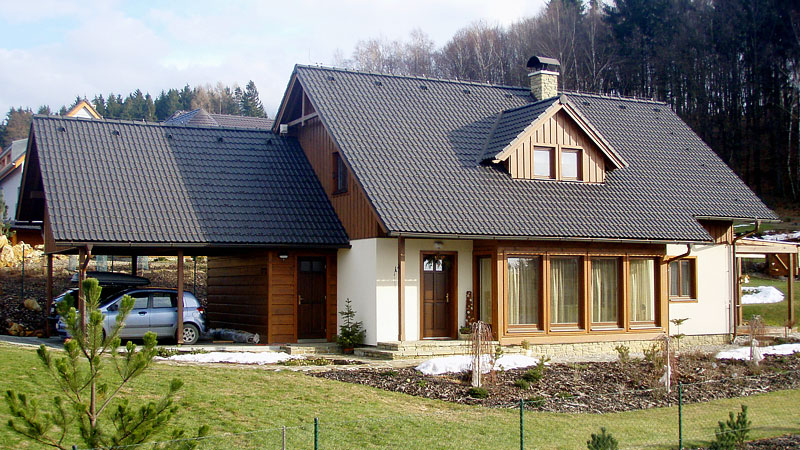

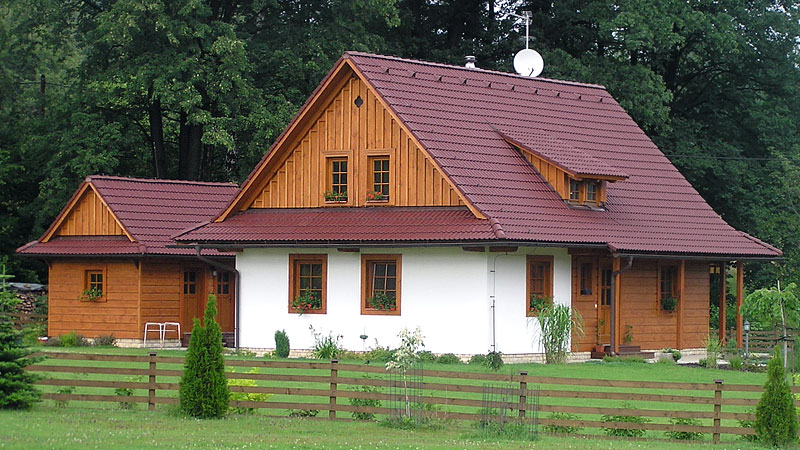

• kombinace různých typů obkladů nejen na úrovni jednotlivých podlažích, ale i např. v přízemí
